Câu hỏi 31
Tư duy như nhà khoa học: Vẽ sơ đồ tia chính xác
Trong thí nghiệm, em dựng sơ đồ chính xác từ các tia sáng.
Làm theo nhóm ba hoặc bốn người. Làm phòng tối nhất có thể.

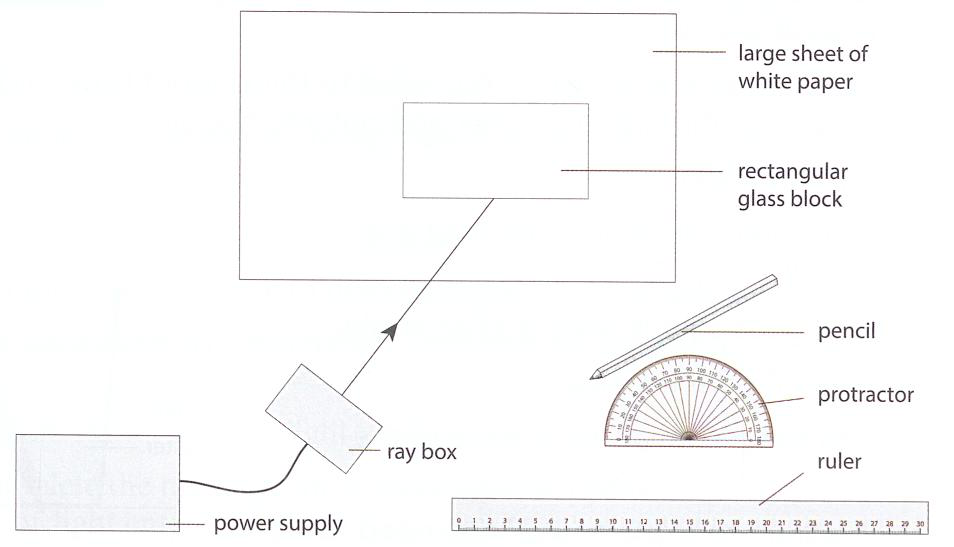

Chuẩn bị: dụng cụ trong hình.
Cách làm
1 Lắp dụng cụ như hình nhìn từ trên.
2 Dùng bút chì vẽ theo viền khối thủy tinh.
3 Bật hộp tia sáng, đặt sao cho tia tạo góc với mặt khối thủy tinh.
4 Đánh dấu tia tới tại hai điểm: cách khối khoảng 5 cm và tại nơi tia gặp khối.
5 Làm tương tự với tia ló ra ở phía bên kia khối.
6 Tắt hộp tia sáng, nhấc khối thủy tinh khỏi giấy.
7 Dùng thước nối các tia sáng.
8 Dùng thước đo góc vẽ pháp tuyến tại cả hai mặt khối thủy tinh.
9 Đo góc tới và góc phản xạ tại cả hai mặt.
10 Lặp lại bước 2–9 với các góc khác nhau, mỗi lần dùng giấy mới. Nhớ có trường hợp góc tới bằng 0.
Chú thích biên soạn: bước 9 của sách in “góc phản xạ”; thí nghiệm khúc xạ này cần đo góc khúc xạ. Hãy đo góc của tia tới và tia khúc xạ tại mỗi mặt.
Vẽ đồ thị kết quả tại mặt tia đi vào thủy tinh.
Đặt góc tới trên trục ngang, góc khúc xạ trên trục dọc.
Nối các điểm bằng đường đi qua tất cả các điểm.
