Cambridge Secondary (7-9). Stage 7. MCE Science. Workbook - Unit 12: Điện

Làm việc theo nhóm. Lắp mạch điện như hình.

Dùng pin 1,5 V trong giá đỡ, ba kẹp cá sấu và còi. Các vật cần thử là tăm, đinh, bút dạ, kẹp thép, mảnh lá nhôm và đoạn dây. Đảm bảo lắp mạch an toàn và đúng cách. Nhớ tháo pin trước khi chạm vào vật được thêm vào mạch để tránh bị điện giật.



Nhãn hình: cell = pin; buzzer = còi; crocodile clips = kẹp cá sấu.

Hoàn thành bảng. Viết dự đoán cho các vật em sẽ thử trong thí nghiệm này.

| Vật | Dự đoán: Vật có dẫn điện không? Viết Có hoặc Không. |
|---|---|
| Tăm | |
| Đinh | |
| Bút dạ | |
| Kẹp thép | |
| Mảnh lá nhôm | |
| Đoạn dây | |

Dùng pin 1,5 V trong giá đỡ, ba kẹp cá sấu và còi. Các vật cần thử là tăm, đinh, bút dạ, kẹp thép, mảnh lá nhôm và đoạn dây. Lần lượt dùng hai kẹp cá sấu kẹp vào hai đầu của từng vật để thử.



Nhãn hình: cell = pin; buzzer = còi; crocodile clips = kẹp cá sấu.

Dùng pin 1,5 V trong giá đỡ, ba kẹp cá sấu và còi. Các vật cần thử là tăm, đinh, bút dạ, kẹp thép, mảnh lá nhôm và đoạn dây. Còi có kêu trong mỗi lần thử không? Ghi kết quả vào bảng. Kiểm tra dụng cụ cẩn thận. Đảm bảo lớp vỏ bảo vệ của kẹp cá sấu không bị rách. Kiểm tra còi hoạt động trước khi bắt đầu. Nhờ giáo viên thay linh kiện hỏng để tránh bị điện giật.

| Vật | Còi có kêu không? Viết Có hoặc Không. |
|---|---|
| Tăm | |
| Đinh | |
| Bút dạ | |
| Kẹp thép | |
| Mảnh lá nhôm | |
| Đoạn dây | |

Còi kêu khi nối một số vật vào mạch, nhưng không kêu với những vật khác. Giải thích hiện tượng dựa vào dòng điện từ pin.

Sự chuyển động của electron trong chất dẫn điện và chất cách điện khác nhau như thế nào?

Trong thí nghiệm dẫn điện và cách điện với sáu vật (tăm, đinh, bút dạ, kẹp thép, lá nhôm và dây), dự đoán của em có đúng không? Vì sao?

Dựa vào kiến thức về chất dẫn điện và chất cách điện, nêu một ví dụ cho thấy khoa học giúp giải quyết vấn đề như thế nào.

Hoàn thành bảng bằng cách phân loại từng vật đã thử vào cột đúng. Các vật đã thử gồm tăm, đinh, bút dạ, kẹp thép, mảnh lá nhôm và đoạn dây.

| Vật dẫn điện | Vật cách điện |
|---|---|
| | |

Thảo luận theo nhóm về những vật khác trong lớp có thể thử. Nhớ dự đoán vật nào dẫn điện và vật nào cách điện trước khi thử.

Hoàn thành bảng. Ghi mỗi vật liệu là chất dẫn điện hay cách điện. Nêu một ví dụ về công dụng của từng vật liệu.

| Vật liệu | Dẫn điện hay cách điện? | Có thể dùng để làm gì? |
|---|---|---|
| Đồng | | |
| Đồng thau | | |
| Nhựa | | |
| Cao su | | |

Hoàn thành bảng bằng cách điền tên, kí hiệu mạch điện hoặc chức năng còn thiếu.

| Tên | Kí hiệu mạch điện | Chức năng |
|---|---|---|
| ___ | ___ | Đo dòng điện trong mạch |
| ___ | | ___ |
| ___ | ___ | Đóng và ngắt mạch |
| Còi điện | ___ | ___ |
| Bóng đèn | ___ | Phát sáng khi có dòng điện chạy qua |

Vẽ sơ đồ mạch điện cho mạch được cho. Dùng các kí hiệu đúng.

Chúng ta cần cẩn thận khi sử dụng điện. Đọc ô cảnh báo dưới đây. Vận dụng kiến thức về vật dẫn điện và vật cách điện để giải thích các biện pháp phòng ngừa.

Cảnh báo: Không bao giờ chạm vào dây điện khi tay ướt. Nếu cần cầm dây điện, luôn đeo găng tay cao su. Kiểm tra để bảo đảm mọi dây điện còn tốt. Lớp vỏ bọc không được bị mòn hỏng.

Hoạt động trên lớp này dùng pin 1,5 V; không được thao tác với dây điện lưới.

Giải thích dòng điện là gì.

Vẽ các mũi tên trên hình dưới đây để chỉ chiều dòng điện quy ước trong mạch.

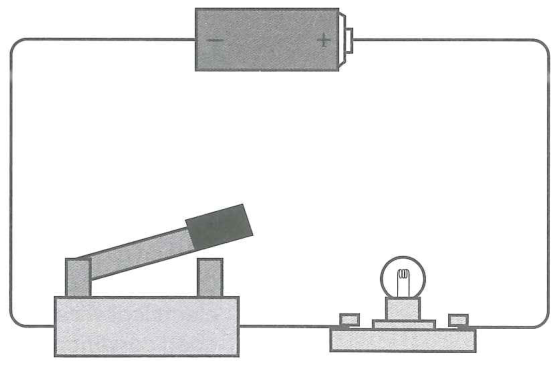

Lắp mạch điện đúng như hình, dùng pin 1,5 V, một công tắc và một đèn. Đèn có sáng không?

Lắp mạch điện đúng như hình, dùng pin 1,5 V, một công tắc và một đèn. Em có thể làm đèn sáng bằng cách nào? Hãy thử.

Lắp mạch điện đúng như hình, dùng pin 1,5 V, một công tắc và một đèn. Trước tiên quan sát đèn khi công tắc mở, rồi đóng công tắc. Từ các câu trả lời cho a và b, suy ra không khí là chất dẫn điện tốt hay chất cách điện. Giải thích câu trả lời.

Dùng mạch gồm pin 1,5 V, một đèn và công tắc đã đóng, tất cả mắc nối tiếp. Làm thế nào để đo dòng điện trong mạch này?
