Cambridge Secondary (7-9). Stage 9. MCE Science. Student Book - Unit 12: Mạch điện

Em còn nhớ những điều đã học về mạch điện ở Stage 7 không?

Tại sao hiểu biết về mạch điện lại quan trọng?

Hiểu biết này giúp chúng ta tăng sự an toàn trong nhà như thế nào?

Tại sao các thiết bị mạch điện và đồ dùng điện trong nhà được thiết kế tốt lại tốt hơn cho môi trường và hành tinh của chúng ta?

Điốt phát quang, hay LED (Hình 12.11), ngày càng thường được dùng thay bóng đèn sợi đốt trong mạch điện. Theo em, vì sao? Làm việc theo cặp và chia sẻ câu trả lời.

Một số kí hiệu mạch điện thông dụng được trình bày trong Hình 12.12. So sánh chúng với các bộ phận trong Hình 12.10.

Hình 12.10 gồm động cơ, loa, điện trở, còi điện, ampe kế và vôn kế.

Liệt kê ba thành phần chính của một mạch điện.

Điện áp là gì?

Gạch chân từ đúng trong ngoặc.

Điện áp thường được cung cấp bởi các nguồn điện như (pin / nước), máy phát điện hoặc bộ nguồn.

Tại sao mạch điện phải kín thì thiết bị mới hoạt động?

Làm việc theo nhóm để tìm hiểu thêm về cách đo cường độ dòng điện tại các vị trí khác nhau trong mạch nối tiếp.

Trước khi bắt đầu, thảo luận: Em sẽ dùng dụng cụ nào để đo cường độ dòng điện?

Làm việc theo nhóm để tìm hiểu thêm về cách đo cường độ dòng điện tại các vị trí khác nhau trong mạch nối tiếp.

Trước khi bắt đầu, thảo luận: Em dự đoán thế nào về số đo cường độ dòng điện trong mạch nối tiếp?

Làm việc theo nhóm để tìm hiểu thêm về cách đo cường độ dòng điện tại các vị trí khác nhau trong mạch nối tiếp.

Mạch nối tiếp

Lắp mạch có hai bóng đèn nối tiếp như Hình 12.19.

Mắc ampe kế tại các điểm A và B. Ghi số đo tại mỗi điểm.

Phát biểu nào dưới đây đúng?

a Dòng điện tại A = Dòng điện tại B = Dòng điện tại C
b Dòng điện tại A + Dòng điện tại C = Dòng điện tại B
c Dòng điện tại A + Dòng điện tại B = Dòng điện tại C
d Dòng điện tại A − Dòng điện tại C = Dòng điện tại B

Trình bày số đo trong bảng như dưới đây.

| Lần đo | Điểm | Số đo |
|---|---|---|
| | | |

Từ thí nghiệm, em có thể phát biểu điều gì về dòng điện trong mạch nối tiếp?

Em có thể làm gì để bảo đảm số đo chính xác?

Làm việc theo cặp để vận dụng kiến thức về mạch điện và điện áp.

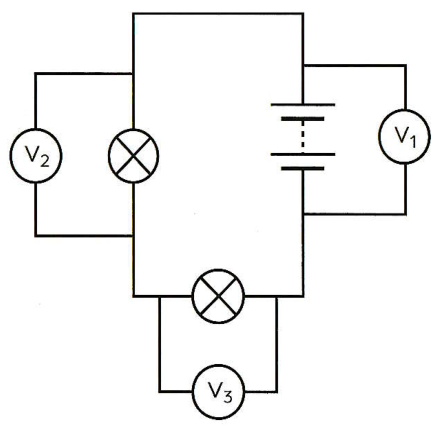

Lắp mạch như Hình 12.22.

Đo điện áp giữa hai đầu các bộ phận như hình.
